Wyświetlacze modułowe

Firma Continental oferuje szeroki zakres rozwiązań typu deska wskaźników dostosowanych do różnorodnych wymagań. Główne cechy oraz zakres wykorzystania naszych produktów dostępnych od ręki zostały przedstawione poniżej.

Firma DRABPOL oferuje szeroki zakres rozwiązań typu deska wskaźników Continental dostosowanych przez nas do różnorodnych wymagań. Główne cechy oraz zakres wykorzystania naszych produktów dostępnych zostały przedstawione poniżej.

Drabpol, Continental, wyświetlacze, kierowca
Niezbędne informacje najwyższej jakości


Deska wskaźników stanowi główne źródło informacji dla kierowców. Urządzenie to musi sprostać wygórowanym wymaganiom, szczególnie w przypadku pojazdów użytkowych, przemysłowych oraz o specjalnym przeznaczeniu. Dlatego też cechuje je wyjątkowa odporność. Zdobywamy nasze doświadczenie w zakresie desek wskaźników działając na skalę międzynarodową, co daje nam szansę na dogłębne zapoznanie się z potrzebami klientów.

Informacja przekazana przez deskę wskaźników powinna być jasna i klarowna oraz dostosowana do potrzeb. Właśnie dlatego nasze deski cechuje wysoka jakość oraz możliwość szerokiego pakietu funkcji, które odpowiadają potrzebom klienta.

Nasze skalowalne i wytrzymałe rozwiązania mają stosowne certyfikaty jakości. W połączeniu z dobranym oprogramowaniem cechuje je niezwykła elastyczność zastosowań do różnych typów pojazdów oraz zadań. Nasze oprogramowanie daje możliwość zaprogramowania, a następnie konfiguracji deski wskaźników, idealnie dostosowując je do wymagań klientów.




wieloletnie doświadczenie...

Nasze wieloletnie doświadczenie daje nam możliwość zaoferowania produktów automotive, które cechuje wysoka jakość, różnorodność kolorów, jasności i wykończenia powierzchni, jak również rozwiązań platformowych, które cechuje wysoka optymalizacja kosztów. Dzięki temu imponującemu i dostosowanemu portfolio oferujemy kompleksową obsługę w zakresie wskaźników.


|                    |

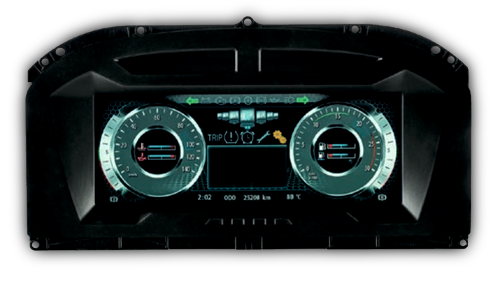

MultiViu® Professional 12

MultiViu® Professional 12 to najbardziej innowacyjny panel przyrządów, który jest w pełni programowalny, dostosowując się tym samym do różnych potrzeb i wymagań. Jednocześnie stanowi wsparcie dla znacznie większych i kolorowych wyświetlaczy dzięki swojemu wyświetlaczowi typu TFT 12.3”. MultiViu® Professional 12 zapewnia pełną swobodę w zakresie projektu ekranu interfejsu "człowiek - maszyna" oraz łatwego wprowadzania zdjęć i filmów z kamery.

Co więcej, MultiViu® Professional 12 można szybko zintegrować z architekturą pojazdu. Jego system wskazywania stanu i ostrzegania zgodny z wymogami ASIL-A jest niezwykle wiarygodny. MultiViu® Professional 12 jest programowany przy wykorzystaniu idealnie dostosowanych narzędzi oprogramowania wykorzystującego KIBES®-32 PLC, jak również wysokiej klasy graficznego wdrażania oprogramowania CGI Studio.

Drabpol, Continental, wyświetlacz MultiViu® Professional 12

główne zalety:

• Innowacyjny, samodzielny wyświetlacz,
• Szeroki kąt widzenia, wysoki kontrast, 16,7 mln kolorów (True Color)
   wyświetlacza TFT 12.3",
• Modelowy projekt systemu: oprogramowanie dla programowania aplikacji
   oraz oprogramowanie dla graficznego programowania
   interfejsu "człowiek - maszyna".

specyfikacja:

• Podświetlenie: normalnie czarne z jasnobiałym oświetleniem LED,
• Wyświetlacz TFT: super szeroki kąt widzenia, wysoki kontrast,
   16,7 mln kolorów wyświetlacza (True Colour) 12.3",
• Rozdzielczość wyświetlacza: 1440x540 pikseli,
• Lampki kontrolne: opcjonalny moduł z opcją 11 lampek na górze wyświetlacza,
• Przyciski: opcjonalny moduł z 4 przyciskami,
   np. dla resetowania podróży oraz ustawień podświetlenia
   na dole wyświetlacza.

  • Wstępne specyfikacje i cechy MultiViu® Professional 12 (rozwiń/zwiń)
    • OPISMultiViu® Professional 12
      Wymiary414x220x66 mm
      Napięcie robocze9V...16V lub 18V...32 V
      Temperatura robocza-40 oC do +70 oC
      Stopień zabezpieczeniaIP 54 (przód) IP20 (tył i boki)
      Wybudzenie3 (KL15/zapłon, światła włączone/wyłączone, 1x rezerwowy, stan aktywny wysoki)
      Wejście analogowe (opornościowe/napięciowe)5x wejście napięciowe, 2x wejście rezystancyjne (1x dla wskaźnika poziomu paliwa)
      Wejście cyfrowe3x stan aktywny niski, 3x stan aktywny wysoki, 6x wejście pseudo-analogowe, możliwe do zdiagnozowania, z programowalnym poziomem stanu
      Wejście częstotliwościowe1x PWM do kontroli oświetlenia
      Wyjście1x zasilanie czujnika: 5V
      Audiowewnętrzny głośnik plus 1 interfejs dla głośnika zewnętrznego
      Video1x cyfrowe wejście video
      3x analogowe wejście video
      Interfejsy3x szybki CAN: EASYLink dla podłączania wskaźników (CVSG); LIN z 12 V poziomem sygnału; szybki interfejs dla pobierana danych
      ZłączaZłącze Rosenberga, złącze BNC

FlexCluster

Dzięki swojemu kompaktowemu projektowi, solidnej obudowie i elastycznemu oprogramowaniu, Flex Cluster jest niezawodny i niezwykle elastyczny.
Układ wysokiej jakości wyświetlania monochromatycznego z matrycą punktową jest w pełni konfigurowalny. Co więcej, za pomocą oprogramowania grADI może zostać zaprogramowany tak, by pokazywać spersonalizowane ikonki, loga firmowe, bargrafy oraz różne warstwy masek. Różnorodne interfejsy zezwalają na przetwarzanie danych z dwóch odrębnych szyn CAN pojazdów, pracując z zależnymi od aplikacji protokołami.

Umożliwia to elastyczność użycia i tym samym zapewnia że wszystkie niezbędne dane i informacje zostaną wewnętrznie zastosowane przez lub przekazane do innych urządzeń, takich jak okrągłe wskaźniki rozmieszczone wokół.
Dzięki oprogramowaniu KIBES® 32, FlexCluster może być zaprogramowany oraz skonfigurowany w celu idealnego dostosowania się do potrzeb klienta. Dodatkowy atut stanowi fakt, że zrozumiałe oprogramowanie pozwala klientom na samodzielne wprowadzanie zmian.

Drabpol, Continental, wyświetlacz FlexCluster

główne zalety:

• Ergonomiczny projekt i odporne rozwiązanie samodzielne,
• Monochromatyczny wyświetlacz LCD z matrycą punktową
   o rozdzielczości 115 x 145 pikseli,
• Możliwość wskazywania wielu parametrów na kompaktowej przestrzeni.

specyfikacja:

• Podświetlenie: białe dla skali oraz czerwone podświetlenie wyświetlacza,
   możliwość regulacji podświetlenia,
• Wskaźniki: 4 wskaźniki- 2x duże, 2x małe (np. prędkościomierz, obrotomierz,
   poziomu paliwa, temperatura silnika),
• Wyświetlacz: monochromatyczny wyświetlacz LCD z matrycą punktową,
• Rozdzielczość wyświetlacza: 115 x 145 pikseli,
• Funkcja ostrzegania-alarmy: 24 +2 dla małych wskaźników (symbol wskazania).

  • Wstępne specyfikacje i cechy FlexCluster (rozwiń/zwiń)
    • OPISFlexCluster
      Wymiary290.6x 143.5x 72.5 mm
      Napięcie robocze9V...16V lub 18V...32 V
      Temperatura robocza-40 oC do +75 oC
      Stopień zabezpieczeniaIP 67 (przód i tył)
      WybudzenieCAN lub terminal 15
      Programowanie EOL i diagnozaUDS na CAN-ie
      Wejście analogowe (opornościowe/napięciowe)6
      Wejście cyfrowe24
      Wejście częstotliwościowe4
      Wyjście3x 500 mA wyjście może być wykorzystywane jako wyjście częstotliwościowe lub wyjście cyfrowe
      Wyjście zewnętrznego brzęczykawewnętrzny głośnik plus 1 interfejs dla zewnętrznego głośnika
      Interfejsy2 x CAN: (ISO 11898)
      1 x EasyLink dla dodatkowych wskaźników satelitarnych (CVSG)
      Złącza2 x Tyco Super Seal 835 pin i 23 pin

Centrobase CB500

Na desce Centrobase umieszczonej na tablicy rozdzielczej pojazdu można w sposób czytelny przedstawić wszystkie dane silnikowe (analogowe i cyfrowe); jest to wygodne rozwiązanie, które poprawia ergonomię wewnątrz kabiny kierowcy.

Dzięki specjalnemu oprogramowaniu CentroWin, centralny wyświetlacz Centrobase można na bieżąco dostosowywać i rozwijać, aby spełniać zmieniające się wymagania użytkownika oraz konfigurować, aby dostosować się do jego specyficznych potrzeb.

Drabpol, Continental, wyświetlacz Centrobase CB500

główne zalety:

• Analogowy i bardzo wytrzymały autonomiczny zestaw wskaźników,
• Stały wyświetlacz segmentowy,
• Wytrzymałe i kompaktowe rozwiązanie.

specyfikacja:

• Podświetlenie: tylne podświetlenie wyświetlacza w kolorze zielonym
   oraz pomarańczowym (LED),
• Wskaźniki: 4 x wskaźniki analogowe: 1 x duży, 1 x średni, 2 x małe
   (na przykład prędkościomierz, obrotomierz, wskaźnik paliwa,
   temperatura płynu chłodzącego),
• Wyświetlacz: cyfrowe wyświetlenie na przykład licznika motogodzin,
   drogomierza, drogomierza dziennego, dziennego licznika motogodzin,
• zegara, zmiany biegów,
• 1.6” segmentowy wyświetlacz LCD,
• Kontrolki: do 15 (symboli wyświetlanych wskaźników).

  • Wstępne specyfikacje i cechy Centrobase CB500 (rozwiń/zwiń)
    • OPISCentrobase CB500
      Wymiary291 x 144 x 69 mm
      Napięcie12V
      Temperatura pracy-30°C do +70°C
      Klasa ochronyIP 65 (przód)
      Programowanie EOL i diagnozalinia K-line
      Wejście2 x częstotliwościowe, 3 x rezystancyjne, PWM
      Wyjściesygnał C3
      Zintegrowany dźwięk ostrzegawczy1

MOKI3

Elementami, które rzucają się obserwatorowi w oczy są, oprócz aktualnego wystroju pojazdu, także informacje na interfejsie i cała deska wskaźników. Zapewniają one producentowi pojazdów dowolność w projektowaniu i możliwość wywarcia wrażenia na użytkowniku.

Platforma MOKI3 oferuje dużą liczbę dowolnie zestawianych komponentów, takich jak: urządzenia ostrzegawcze, liczne wskaźniki, tarcze i wskazówki. Jest to najlepiej sprzedająca się w Europie ogólnodostępna deska wskaźników do montażu w autobusach. Platforma MOKI3 jest w pełni programowalna za pomocą oprogramowania CAVTAN i jest wyposażona w DMUX3 – wysokiej jakości wyświetlacz multiplekserowy

Drabpol, Continental, wyświetlacz MOKI3

główne zalety:

• Część systemu multiplekserowego KIBES® 32,
• Wyposażona w wysokiej jakości wyświetlacz multiplekserowy DMUX3,
• Trzy wejścia video do monitorowania martwej strefy np. przy drzwiach
   lub kamera cofania.

specyfikacja:

• Podświetlenie: tylne podświetlenie wyświetlacza, regulowana jasność
• Wskaźniki: 2 duże (prędkościomierz / obrotomierz); max 4 małe
• Wyświetlacz DMUX3
• Rozdzielczość wyświetlacza 320 x 240 pikseli
• Kontrolki: max 26
• Przyciski: TCO i ściemnianie, max 6 przycisków zintegrowanych

  • Wstępne specyfikacje i cechy MOKI3 (rozwiń/zwiń)
    • OPISMOKI3
      Wymiary414x220x88 mm
      Napięcie robocze21,5V...32 V
      Temperatura robocza-20 oC do +70 oC
      Stopień zabezpieczeniaIP 43 dla montażu przedniego
      IP 43 dla montażu przedniego bocznego
      Wybudzenie8
      Programowanie EOL i diagnozaKWP2000 na K-line
      Wejście analogowe (opornościowe/napięciowe)4 (MOKI3), 2 (DMUX3)
      Wejście cyfrowemax 24 wejść diagnostycznych (MOKI3) max 68 wejść diagnostycznych (DMUX3)
      Wejście impulsowe2 x wejście częstotliwościowe dla prędkościomierza i obrotomierza
      Wyjście Video3 (PAL/NTSC,CVBS, 1 Vpp, 75 Ω)
      Wyjście12 (MOKI3) 28 (DMUX3)
      Interfejsyinstrument CAN: (ISO 11898)
      mobile communication CAN (ISO 11519) reserve CAN: (ISO 11898) opcja
      Złączazłącze ITT CanonTrident

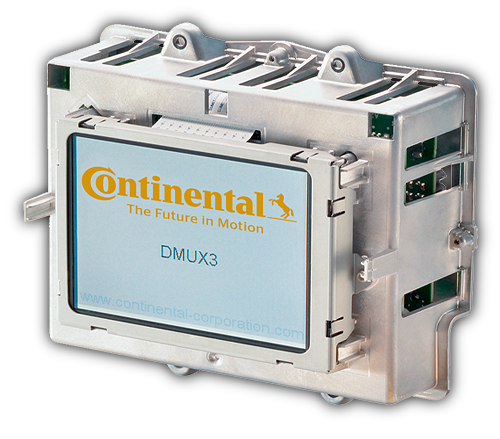

DMUX3

DMUX3 jest wyświetlaczem multiplekserowym trzeciej generacji i jest używany jako integralna cześć MOKI3. Oprócz typowych masek, jak menu, teksty czy symbole, może także pokazywać obraz z kamery.

Dodatkowe wejścia i interfejs CAN umożliwiają podłączenie różnych przełączników deski, urządzeń rozrywkowo- informacyjnych i współpracują z ZR32- A. Urządzenia DMUX3 jest w pełni programowalne poprzez wykorzystanie oprogramowania CAVTAN.

Drabpol, Continental, wyświetlacz DMUX3

główne zalety:

• Integralna część MOKI3,
• Wyświetlacz TFT: 5" QVGA True Colour z rozdzielczością 320 x 240 pikseli,
• DMUX3 ma 3 wejścia wideo,
• Dostępność większej ilości wejść np. do podłączenia przełączników deski.

specyfikacja:

• Wyświetlacz TFT: 5”QVGA true colour,
• Rozdzielczość wyświetlacza 320 x 240 pikseli,
• Kontrolki: za pomocą dodatkowych 28 wyjść, możliwość aktywowania
   np. oświetlenia funkcyjnego przełączników lub kontrolek ostrzegawczych.

  • Wstępne specyfikacje i cechy DMUX3 (rozwiń/zwiń)
    • OPISDMUX3
      Wymiary173 x 140 x 68,7 mm
      Napięcie robocze16V...32V
      Temperatura robocza-20 oC do +70 oC
      Stopień zabezpieczeniaIP 20
      Wybudzenie8
      Programowanie EOL i diagnozaKWP2000 na K-line
      Wejście analogowe (opornościowe/napięciowe)2
      Wejście cyfrowe68
      Wyjście28
      Wyjście zewn. głośnika1
      Interfejsy3 x CAN (ISO 11898)
      Złączazłącze ITT CanonTrident

Kontroler wyświetlacza MultiViu® Flex 4 i 7

MultiViu® Flex 4 i 7 to elastyczne rozwiązanie służące do wyświetlania informacji dla kierowcy. Są to samodzielne wyświetlacze służące jako wyposażenie dodatkowe mające na celu wsparcie (pojazdu) kierowcy. Sterowanie interfejsem "człowiek - maszyna" jest możliwe dzięki wykorzystaniu opcji dotykowej lub zintegrowanego panelu przyciskowego oraz obrotowego aktywatora (pokrętła).

Wyświetlacze te można z łatwością przeprogramować przy wykorzystaniu interfejsu USB oraz narzędzia do programowania MultiViu® Flex AppBuilder Co więcej, dzięki kilku możliwym interfejsom "człowiek - maszyna", doskonale dostosowują się do różnych potrzeb i są dostępne w dwóch rozmiarach: 4.3" oraz 7".

Drabpol, Continental, wyświetlacz MultiViu Flex 4

główne zalety:

• Samodzielny kontroler wyświetlacza,
• Wysokiej rozdzielczości wyświetlacz True Color TFT,
   dostępny w dwóch rozmiarach,
• Oferuje rożne opcje wejść/wyjść oraz interfejsów w zależności
   od wymagań klienta,
• Prosty w zaprojektowaniu ekran interfejsu "człowiek - maszyna",
   dzięki wykorzystaniu narzędzia oprogramowania AppBuilder.

specyfikacja:

• Podświetlenie: sterowanie przez czujnik światła, CAN
   lub ręczne przy wykorzystaniu opcji ustawień w menu,
• Wyświetlacz: kolorowy wyświetlacz TFT - Rozdzielczość wyświetlacza:
   - MultiViu®Flex4: 480 x 272 pikseli,
   - MultiViu®Flex7: 800 x 480 pikseli,
• Sterowanie interfejsem "człowiek - maszyna": przy wykorzystaniu przycisków
   lub opcji dotykowej.

  • Wstępne specyfikacje i cechy MultiViu® Flex 4"(rozwiń/zwiń)
    • WariantBasicFull TBasic TFull TK
      Rezystancyjny ekran dotykowy--
      Klawisze i sterownik obrotowy--
      CAN2222
      RS2321111
      Wejście analogowe/ cyfrowe4444
      Wyjście cyfrowe3333
      Ethernet-1-1
      Wejście video-1-1
      USB 2.01112
      Wewnętrzny brzęczyk
      Czujnik oświetlenia--
      RAM128 MB256 MB128 MB256 MB
      Pamięć Flash512 MB1 GB512 MB1 GB

  • Wstępne specyfikacje i cechy MultiViu® Flex 7"(rozwiń/zwiń)
    • WariantBasicFull TBasic TFull TK
      Rezystancyjny ekran dotykowy--
      Klawisze i sterownik obrotowy--
      CAN2222
      RS2321111
      Wejście analogowe/ cyfrowe4444
      Wyjście cyfrowe3333
      Ethernet-1-1
      Wejście video1313
      USB 2.01112
      Wewnętrzny brzęczyk
      Czujnik oświetlenia
      RAM128 MB256 MB128 MB256 MB
      Pamięć Flash512 MB1 GB512 MB1 GB
