Continental, wyświetlacze modułowe, wskaźniki, zegary

Wskaźniki, zegary

Drabpol, Continental, wyświetlacze, kierowca


Firma DRABPOL oferuje szeroki zakres rozwiązań typu deska wskaźników, wskaźniki Continental dostosowanych przez nas do różnorodnych wymagań. Główne cechy oraz zakres wykorzystania naszych produktów dostępnych zostały przedstawione poniżej.

doświadczenie

Nasze wieloletnie doświadczenie daje nam możliwość zaoferowania produktów automotive, które cechuje wysoka jakość, różnorodność kolorów, jasności i wykończenia powierzchni, jak również rozwiązań platformowych, które cechuje wysoka optymalizacja kosztów. Dzięki temu imponującemu i dostosowanemu portfolio oferujemy kompleksową obsługę w zakresie wskaźników.


Oferujemy cztery kategorie wskaźników. Od pojedynczego wskaźnika, poprzez wskaźniki wielofunkcyjne do kompletnego zestawu wskaźników i wyświetlaczy. Zapraszamy także do zapoznania się z działem wyświetlaczy modułowych w którym prezentujemy również:

• deska rozdzielcza Centrobase CB500   pobierz PDF
• deska rozdzielcza FlexCluster   pobierz PDF


|                    |

Wskaźniki, zegary analogowe:


Cockpit International
Cockpit Vision

WWG (World Wide Gauge) to standardowy wskaźnik dla pojazdów specjalnych i maszyn. Z modułowymi rozwiązaniami z trzema wariantami obudowy oraz dwoma różnymi podświetleniami (przód lub tył). Ekonomiczne rozwiązanie dostosowane do potrzeb każdego klienta, możliwość różnych rozwiązań (wygląd skali). Instalacja na panelu, prędkościomierz– wyświetlacz LC / obrotościomierz, podświetlanie przednie bądź tylne.

Drabpol, Continental, zegar, Cockpit Vision

cechy szczególne:

• Produkt analogowy,
• Dostępne 52, 80 i 100mm czujniki,
• Różne sposoby montażu (nakrętka; śruby i wspornik),
• Szybka z mineralnego szkła,
• Metalowa ramka.

rodzaje:

• Obrotomierz, prędkościomierz, poziom, napięcie, natężenie,
   ciśnienie, temperatura, zegar, licznik godzin,
• Sposób sprzedaży: aftermarket, pojedyncze, hurt (10-opak.)

Viewline

Viewline to analogowy wskaźnik do pojazdów specjalnych oraz urządzeń w szerokim zakresie zastosowania. Trzy warianty obudowy, dostarczają więcej funkcji oraz możliwości instalacji jak i projektu. Nasz system plug and play pozwala wskaźnikom Viewline na montaż na i w panelu, oferuje najwyższy poziom możliwości instalacyjnych. Z ramkami lub bez, pozwala na wysoki stopień różnorodności projektowej.

Wyjątkowo w tym segmencie produktów, jest dostępna technologia podświetlania od tyłu. Instalacja w i na panelu, odporność na wodę i parowanie, podświetlenie LED oraz lampki ostrzegawcze, wymienne ramki, wyświetlacz LC, podświetlanie od tyłu.


Drabpol, Continental, wskaźnik, zegar, Viewline

cechy szczególne:

• Montaż na i w panelu,
• Dostępne rozmiary 52, 85 i 110 mm,
• Średnica 80 i 85 mm,
• Zintegrowane kontrolki, możliwość umieszczenia do 5 kontrolek
   w 85 i 110mm wskaźniku,
• Wymienne ramki.

rodzaje:

• Obrotościomierz, prędkościomierz, poziom, napięcie, natężenie,
   ciśnienie temperatura, zegar, licznik godzin,
• Sposób sprzedaży: Aftermarket i hurt (10-opak.)

  • Dane techniczne Viewline (rozwiń/zwiń)
    • OPISViewline
      Napięcie12V lub 24V
      Temperatura pracy-30°C do +80°C
      Klasa ochrony IP 67 (przód)
      PodświetlenieLED
      Duży wyświetlacz LC w 85 i 110mm wskaźnikach

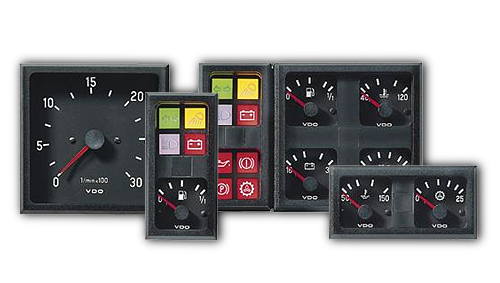

ModulCockpit II

VDO ModulCockpit II przedstawia elastyczny koncept wskaźników z monitoringiem, ostrzeganiem oraz funkcją wyświetlacza. Modułowy system wskaźników z łatwo czytelnym panelem może być dostosowany nawet do bardzo ciasnych miejsc, dzięki oferowanej dowolności. Prosty projekt i precyzyjny mechanizm umożliwia zmniejszenie potrzebnego miejsca na montaż wskaźników.

Przejrzyste tylne podświetlenie doskonale przedstawia wszystkie informacje. Modułowy system wskaźników sprawia, że stają się one uniwersalnym zastosowaniem.


Drabpol, Continental, wskaźnik, zegar, modul cockpit, II

cechy szczególne:

• Analogowy system wskaźników,
• Obrotościomierz i prędkościomierz w rozmiarze 4 jednostek,
• 2 jednostki pionowe i 2 poziome,
• Modułowy wygląd z różnorodnymi możliwościami montażu,
• Elastyczny wariant ostrzegawczy.

rodzaje:

• Różne kombinacje wskaźników analogowych i kontrolek,
• Dostosowane do potrzeb klienta

Centrobase CB500

Na desce Centrobase umieszczonej na tablicy rozdzielczej pojazdu można w sposób czytelny przedstawić wszystkie dane silnikowe (analogowe i cyfrowe); jest to wygodne rozwiązanie, które poprawia ergonomię wewnątrz kabiny kierowcy.

Dzięki specjalnemu oprogramowaniu CentroWin, centralny wyświetlacz Centrobase można na bieżąco dostosowywać i rozwijać, aby spełniać zmieniające się wymagania użytkownika oraz konfigurować, aby dostosować się do jego specyficznych potrzeb.

Drabpol, Continental, wyświetlacz Centrobase CB500

główne zalety:

• Analogowy i bardzo wytrzymały autonomiczny zestaw wskaźników,
• Stały wyświetlacz segmentowy,
• Wytrzymałe i kompaktowe rozwiązanie.

specyfikacja:

• Podświetlenie: tylne podświetlenie wyświetlacza w kolorze zielonym
   oraz pomarańczowym (LED),
• Wskaźniki: 4 x wskaźniki analogowe: 1 x duży, 1 x średni, 2 x małe
   (na przykład prędkościomierz, obrotomierz, wskaźnik paliwa,
   temperatura płynu chłodzącego),
• Wyświetlacz: cyfrowe wyświetlenie na przykład licznika motogodzin,
   drogomierza, drogomierza dziennego, dziennego licznika motogodzin,
• zegara, zmiany biegów,
• 1.6” segmentowy wyświetlacz LCD,
• Kontrolki: do 15 (symboli wyświetlanych wskaźników).

  • Wstępne specyfikacje i cechy Centrobase CB500 (rozwiń/zwiń)
    • OPISCentrobase CB500
      Wymiary291 x 144 x 69 mm
      Napięcie12V
      Temperatura pracy-30°C do +70°C
      Klasa ochronyIP 65 (przód)
      Programowanie EOL i diagnozalinia K-line
      Wejście2 x częstotliwościowe, 3 x rezystancyjne, PWM
      Wyjściesygnał C3
      Zintegrowany dźwięk ostrzegawczy1

Wskaźniki, zegary cyfrowe/ CAN:

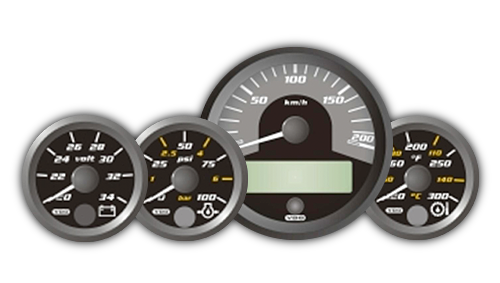

CANcockpit

CANcockpit to elastyczne rozwiązanie systemowe do przetwarzania danych z różnych analogowych i cyfrowych czujników poprzez szynę CAN. Konfiguracja dostosowana do specjalnych wymagań w prosty sposób może zostać zmodyfikowana. W dodatku, rozwiązanie modularne może zostać zintegrowane w istniejące rozwiązania panelowe VDO.

WINgauge wyjątkowo ułatwia oprogramowanie tego wskaźnika. CANcockpit może przetwarzać wiadomości z dwóch protokołów CAN (Np. SAE J1939 i CANopen) jednocześnie.

Drabpol, Continental, wskaźnik, zegar, CANcockpit

cechy szczególne:

• Ogólny system wskaźników CAN,
• Główny wskaźnik (połączenie łańcuchowe),
• Programowanie poprzez WINgauge PC-Tool,
• Produkt dostępny z magazynu,
• Dostępne rozmiary52, 80, 85 i 100mm.

rodzaje:

• 24x wskaźnik centralny, 1x BlackBox, 51x dodatkowych wskaźników,
• Typy: prędkość, obroty, poziom, Temperatura, ciśnienie.

FlexCluster

Dzięki swojemu kompaktowemu projektowi, solidnej obudowie i elastycznemu oprogramowaniu, Flex Cluster jest niezawodny i niezwykle elastyczny.
Układ wysokiej jakości wyświetlania monochromatycznego z matrycą punktową jest w pełni konfigurowalny. Co więcej, za pomocą oprogramowania grADI może zostać zaprogramowany tak, by pokazywać spersonalizowane ikonki, loga firmowe, bargrafy oraz różne warstwy masek. Różnorodne interfejsy zezwalają na przetwarzanie danych z dwóch odrębnych szyn CAN pojazdów, pracując z zależnymi od aplikacji protokołami.

Umożliwia to elastyczność użycia i tym samym zapewnia że wszystkie niezbędne dane i informacje zostaną wewnętrznie zastosowane przez lub przekazane do innych urządzeń, takich jak okrągłe wskaźniki rozmieszczone wokół.
Dzięki oprogramowaniu KIBES® 32, FlexCluster może być zaprogramowany oraz skonfigurowany w celu idealnego dostosowania się do potrzeb klienta. Dodatkowy atut stanowi fakt, że zrozumiałe oprogramowanie pozwala klientom na samodzielne wprowadzanie zmian.

Drabpol, Continental, wyświetlacz FlexCluster

główne zalety:

• Ergonomiczny projekt i odporne rozwiązanie samodzielne,
• Monochromatyczny wyświetlacz LCD z matrycą punktową
   o rozdzielczości 115 x 145 pikseli,
• Możliwość wskazywania wielu parametrów na kompaktowej przestrzeni.

specyfikacja:

• Podświetlenie: białe dla skali oraz czerwone podświetlenie wyświetlacza,
   możliwość regulacji podświetlenia,
• Wskaźniki: 4 wskaźniki- 2x duże, 2x małe (np. prędkościomierz, obrotomierz,
   poziomu paliwa, temperatura silnika),
• Wyświetlacz: monochromatyczny wyświetlacz LCD z matrycą punktową,
• Rozdzielczość wyświetlacza: 115 x 145 pikseli,
• Funkcja ostrzegania-alarmy: 24 +2 dla małych wskaźników (symbol wskazania).

  • Wstępne specyfikacje i cechy FlexCluster (rozwiń/zwiń)
    • OPISFlexCluster
      Wymiary290.6x 143.5x 72.5 mm
      Napięcie robocze9V...16V lub 18V...32 V
      Temperatura robocza-40 oC do +75 oC
      Stopień zabezpieczeniaIP 67 (przód i tył)
      WybudzenieCAN lub terminal 15
      Programowanie EOL i diagnozaUDS na CAN-ie
      Wejście analogowe (opornościowe/napięciowe)6
      Wejście cyfrowe24
      Wejście częstotliwościowe4
      Wyjście3x 500 mA wyjście może być wykorzystywane jako wyjście częstotliwościowe lub wyjście cyfrowe
      Wyjście zewnętrznego brzęczykawewnętrzny głośnik plus 1 interfejs dla zewnętrznego głośnika
      Interfejsy2 x CAN: (ISO 11898)
      1 x EasyLink dla dodatkowych wskaźników satelitarnych (CVSG)
      Złącza2 x Tyco Super Seal 835 pin i 23 pin
