ProViu ASL®360 - system podglądu wokół pojazdu

ProViu ASL®360 to nowoczesny system kamer zapewniający pełen podgląd wokół pojazdu (360°),
zwiększający bezpieczeństwo kierowcy/operatora, pojazdu i innych użytkowników dróg.
System przeznaczony jest m.in. do montowania w autobusach, holownikach, maszynach drogowych,
pojazdach specjalnych i rolniczych.

Kierowca na jednym widoku widzi otoczenie całego pojazdu
nie musi analizować obrazu z czterech oddzielnych kamer
co skraca bezcenny czas reakcji na drodze.


Drabpol, system kontroli, ProViu, ASL, ASL360

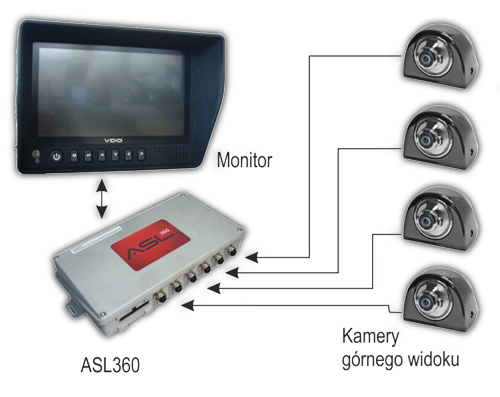

budowa systemu
Standardowy zestaw ProViu ASL®360:


• 4 kamery
  Szerokokątna kamera typu „rybie oko” z filtrem
  Kąt widzenia: 180º
  Odporna na wibracje i uszkodzenia mechaniczne


• ECU (komputer)
  Jednostka centralna przetwarzająca w czasie rzeczywistym pojedyncze obrazy
  z czterech kamer szerokokątnych w jeden widok – tak by kierowca na jednym
  ekranie miał całkowity podgląd na to się dzieje wokół pojazdu.
  Zaawansowany algorytm przekształca i składa obrazy z „rybiego oka” na jeden
  widok, czytelny dla kierowcy.


• Kable (od 2,5 do 20 m)
• Wyświetlacz (opcjonalnie)

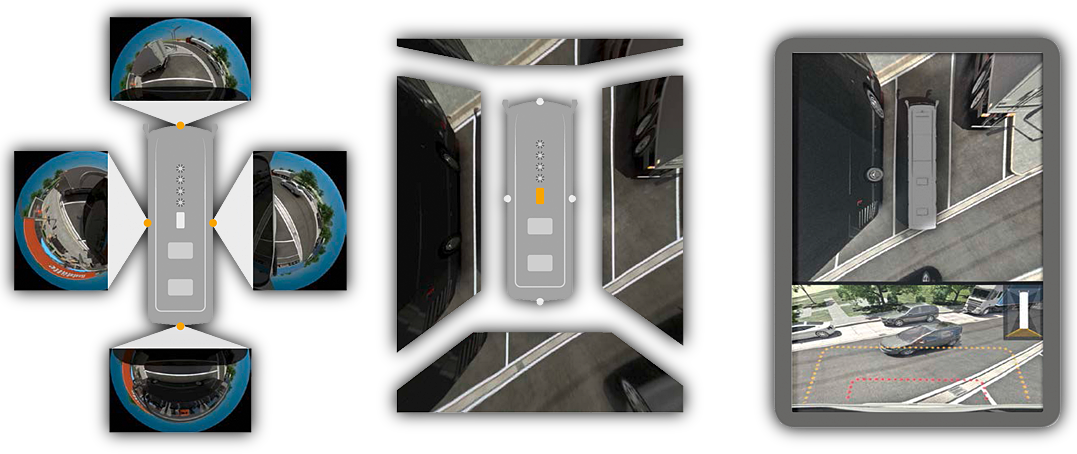

Zaawansowany algorytm przetwarza obrazy z kamer

po lewej: obraz z czterech kamer, po prawej: obraz 360o ProViu

Drabpol, system kontroli, ProViu, ASL, ASL360, zaawansowany algorytm przetwarza obrazy z kamer

  • Charakterystyka 4 kamer systemu ProViu (rozwiń/zwiń)
    • TYP4 kamery *)
      pole widzenia180o
      kąt widzeniapoziomy
      temp. przechowywania (oC)-40 do +85
      temp. pracy (oC)-40 do +85
      iluminacja minimum (lux)0,1
      napięcie zasilania (V)9
      sygnał videoM12
      *) typ "rybie oko" z filtrem

Drabpol, system kontroli, ProViu, wyświetlacz MultiViu, Flex

Opcje wyświetlania
Podłączenie ProViu do kontrolera wyświetlacza MultiViu® Flex 7"
rekomendowana opcja

MVF 7" poza funkcją wyświetlania obrazu z systemu ProViu może być wykorzystany do wyświetlania danych i sterowania innymi systemami zainstalowanymi w pojeździe. Integrując wszystkie systemy – pozwala na optymalne zagospodarowanie miejsca pracy kierowcy i operatora.


Standardowy wyświetlacz 7” TFT-LCD dostępny w ofercie
System można skonfigurować na zainstalowanych już w pojeździe wyświetlaczach


przejdź podstrony z wyświetlaczami:

• MultiViu® Flex 4" i 7"   pobierz PDF

Drabpol, system kontroli, ProViu, ASL360

jednostka sterująca ECU

• Wyjścia video: SVGA (800X600), VGA, PAL lub NTSC
• Gniazda wyjściowe video:
• Złącze VGA M12 (standard) (podwójne kompozytowe)
• Wyjścia kamer: 6
• Maksymalna ilość kamer obsługiwanych jednocześnie: 4
• Obudowa: odlew aluminiowy
• Napięcie nominalne: 12/24V
• Napięcie pracy: 9-32V
• Pobór prądu: 1A przy 12V z 6 kamerami
• Temperatura przechowywania/pracy: -40°C do +85°C

  • Przykładowe montaże (rozwiń/zwiń)
    • Drabpol, system kontroli, ProViu, autobus szkolny

      autobus szkolny
      • Zwiększenie bezpieczeństwa i zmniejszenie kolizji
      • Szybsze i bezpieczniejsze parkowanie i manewrowanie w krytycznej sytuacji
      • Kierowca widzi osoby wsiadające i wysiadające z autobusu
      • Kierowca widzi kompletne otoczenie swojego pojazdu bez martwych punktów

      Drabpol, system kontroli, ProViu, pojazd egzaminacyjny

      pojazd egzaminacyjny
      • Rejestracja przebiegu egzaminu praktycznego w sposób umożliwiający jego
         późniejszą ocenę przez osoby uprawnione.
      • Osoba zdająca oraz egzaminator nie korzysta z systemu w czasie jazdy egzaminacyjnej.
         Zapisany z kamer obraz może być wykorzystany przy wszelkiego rodzaju reklamacjach,
         składanych przez osoby egzaminowane.

      Drabpol, system kontroli, ProViu, pojazd rolniczy, kombajn

      Pojazd rolniczy- kombajn John Deere 1500
      • Bezpieczna, z możliwością rejestracji, jazda po drogach publicznych
      • Eliminacja jakichkolwiek wypadków z udziałem, zarówno dzieci, jak i dorosłych tutaj operator
         przed uruchomieniem kombajnu musi być pewien, czy w jego otoczeniu nikt się nie znajduje
      • Łatwiejsze manewrowanie i parkowanie maszyny- wjazd do stodoły
      • Obserwacja i stały nadzór, czy zboże nie jest wysypywane poza przyczepę, czego normalnie
         operator nie widzi (dzięki montażowi piątej kamery na rurze do kipowania zboża na przyczepę)

      Drabpol, system kontroli, ProViu, pojazd ratowniczo-gaśniczy

      Pojazd Ratowniczo-gaśniczy firmy Wawrzaszek ISS
      • Pełna kontrola nad otoczeniem pojazdu podczas akcji
      • Bezpieczeństwo uczestników / świadków akcji – obiekty pojawiające się wokół pojazdu
         są widoczne na monitorze
      • Szybka reakcja – kierowca ma świadomość zagrożeń pojawiających się wokół pojazdu
         i może natychmiast działać
      • Komfort kierowcy podczas dojazdu na akcje – manewry, wymijanie innych uczestników ruchu
      • Możliwość odtworzenia przebiegu akcji z perspektywy kierowcy / pojazdu
      • Wsparcie podczas akcji technicznych – ułatwienie manewrów na miejscu wypadku
         samochodowego,podczas neutralizacji niebezpiecznych substancji, akcji powodziowych

Drabpol, ProViu, autobus Dawpol

Korzyści dla użytkowników:

  • Zwiększenie bezpieczeństwa i zmniejszenie ryzyka kolizji
  • Szybsze i bezpieczniejsze parkowanie i manewrowanie w krytycznej sytuacji
  • Kierowca widzi pasażerów wsiadających i wysiadających z autobusu
  • Kierowca widzi kompletne otoczenie swojego pojazdu bez martwych punktów
  • Odtworzenie przebiegu trasy
  • W pojazdach egzaminacyjnych – bezstronna obiektywna ocena kompetencji osób egzaminowanych
Drabpol, ProViu, zestaw

ProViu ASL®360 – inwestycja dla właściciela floty:

    Mniej kolizji to:

  • mniej kosztownych napraw
  • to brak przestojów w pracy i reklamacji związanych z opóźnieniami
  • niższe składki ubezpieczeniowe
  • dłuższa żywotność i większa wartość taboru
  • mniej stresujących sytuacji i niepotrzebnych nerwów
